AL 16/140 (koszulka z d3ug1 stref1 rozpo...)

Dostępność: NA ZAMÓWIENIE (wybierz opcję WYCENA/ZAPYTANIE w koszyku i zapytaj o rabat)
Wysyłka w: PRODUKT NA ZAMÓWIENIE dostępny w 1-2 dni w stałej ofercie, wysyłany w dniu dostawy
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 82,36 zł 82.36
ilość szt.
Zyskujesz 82 pkt [?]

towar niedostępny

dodaj do przechowalni
Producent: ARVEX
Kod produktu: 0000020566
Pin It

Opis

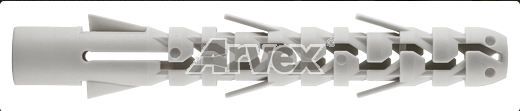

AL 16/140 - koszulka przedłużana

Nylonowa koszulka z długą strefą rozporową, specjalnie zaprojektowaną do materiałów lekkich i otworowych



Podłoże

bloczki gipsowe, porobeton, pustak, drążona cegła silikatowa, klinkierowa i ceramiczna, pustak max, porotherm, poroton, itp.

Zalety - własności
  • wyjątkowo długa strefa rozpierania, gwarantująca bezpieczne osadzenie w lekkich i otworowych materiałach budowlanych,
  • specjalna konstrukcja wewnętrzna, zapewniająca prowadzenie wkręta wzdłuż osi dybla,
  • specyficzny kształt zębów zahaczających się o przegrody materiałów otworowych,
  • podwójne wypustki zabezpieczające przed obracaniem w otworze podczas montażu,
  • koszulka wykonana z poliamidu 6 (tzw. nylonu 100%),
  • odporność na temperatury od -40°C do +100°C,
  • wypustka zabezpieczająca czoło dybla przed zwiercinami i przedwczesnym rozparciem,
  • szeroka gama wariantów z różnymi elementami rozporowymi - wkrętami i hakami,
  • krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Wymiary

Dostępne rozmiary i ich specyfikacja
Symbol Nr zamówienia Średnica
koszulki
dybla
Długość
koszulki
dybla
Średnica
wiertła
Minimalna
głębokość
otworu
Zakres zalecanych
średnic wkręta/haka
Opakowanie
jednostkowe
minimalna maksymalna
d0 [mm] l [mm] Ø [mm]* h0 [mm] d1 [mm] d1 [mm] [szt.]
AL 6/55 1049.0007 6 55 6 / 5 65 4.0 5.0 200
AL 8/65 1049.0002 8 65 8 / 7 75 5.0 6.0 150
AL 8/80 1049.0003 8 80 8 / 7 90 5.0 6.0 100
AL 10/80 1049.0004 10 80 10 / 9 90 5.5 8.0 100
AL 12/95 1049.0008 12 95 12 / 11 105 7.0 10.0 100
AL 14/100 1049.0010 14 100 14 / 13 110 8.0 10.0 50
AL 16/140 1049.0009 16 140 16 / 15 155 12.0 12.0 50
* w materiałach porowatych, takich jak beton lekki zalecamy stosowanie wiertła o średnicy o 1mm mniejszej, niż średnica dybla.



Rozmieszczenie otworów

Parametry montażu
Średnica dybla* Minimalna odległość
od krawędzi
Minimalny
rozstaw osi
Minimalna
grubość podłoża
Efektywna
głębokość zakotwienia
d0 [mm] cmin [mm] smin [mm] dmin [mm] hef [mm]
6 110 165 82.5 55
8 130 195 97.5 65
10 140 210 105 70
12 170 255 127.5 85
14 180 270 135 90
16 240 360 180 120
* dotyczy wszystkich dostępnych długości z danej średnicy.

Nośności obliczeniowe
Średnica
dybla
Średnica
wkręta/haka
Nośności obliczeniowe na wyrywanie*
Nk [kN]
d0 [mm] d1 [mm] cegła
pełna**
pustak
ceramiczny**
gazobeton**
6 4.0 0.16 0.08 0.15
8 5.0 0.36 0.20 0.30
8 5.5 0.36 0.24 0.30
8 6.0 0.60 0.24 0.30
10 6.0 0.20 0.08 0.30
10 7.0 0.36 0.16 0.38
12 8.0 1.20 0.36 0.45
12 9.0 4.00 0.60 1.00
12 10.0 2.20 0.60 1.00
14 10.0 0.80 0.48 0.75
16 12.0 3.00 0.60 0.75
* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 2.5 (cegła pełna i pustak ceramiczny) lub 2.0 (gazobeton), przy zachowaniu wymaganych minimalnych odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
** wartości dla podłoża:
  • cegła pełna ceramiczna - klasa nie niższa niż 20 wg PN-EN 771-1+A1:2015,
  • pustak ceramiczny - klasa nie niższa niż 15 wg PN-EN 771-1+A1:2015,
  • gazobeton - klasa nie niższa niż 2 wg PN-EN 771-4+A1:2015.
Rodzaj montażu

montaż podkładany pod mocowany materiał.

Zasada działania

Montaż jest zakończony w momencie, kiedy element rozporowy (wkręt lub hak) osiągnie koniec koszulki dybla i wyjdzie z niej na długość równą swojej średnicy. Tylko wtedy dybel będzie pewnie trzymał, naciskając ścianki otworu na odpowiednio długiej powierzchni.

W materiałach otworowych dodatkowa wytrzymałość mocowania uzyskiwana jest poprzez napieranie dybla na przegrody podłoża i zahaczanie o nie licznymi zębami, wysuniętymi na boki.



Instrukcja montażu krok po kroku
1. Bez stosowania udaru wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli. Następnie dokładnie oczyszczamy otwór.
2. Umieszczamy dybel w otworze, pobijając młotkiem aż do całkowitego schowania się koszulki w podłożu.
3. Przykładamy mocowany materiał i dokręcamy wkręt (w zależności od stosowanego elementu rozporowego kluczem, śrubokrętem lub wkrętarką z odpowiednią końcówką).
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia.
