TE-CH

ALK 06/70 (koszulka z d3ug1 stref1 rozpo...)

Dostępność: NA ZAMÓWIENIE (wybierz opcję WYCENA/ZAPYTANIE w koszyku i zapytaj o rabat)
Wysyłka w: PRODUKT NA ZAMÓWIENIE dostępny w 1-2 dni w stałej ofercie, wysyłany w dniu dostawy
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 29,95 zł 29.95
ilość szt.
Zyskujesz 29 pkt [?]

towar niedostępny

dodaj do przechowalni
Producent: ARVEX
Kod produktu: 0000020575
Pin It

Opis

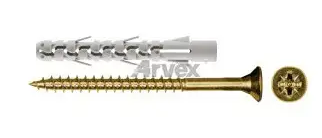

ALK 06/70 - dybel przedłużany z wkrętem o łbie stożkowym

dybel nylonowy z przedłużoną strefą rozporową do materiałów lekkich i otworowych, wkręt z łbem stożkowym, nacięcie pozidriv, ocynkowany na żółto



Podłoże

bloczki gipsowe, porobeton, pustak, drążona cegła silikatowa, klinkierowa i ceramiczna, pustak max, porotherm, poroton, itp.

Zalety - własności
  • wyjątkowo długa strefa rozpierania, gwarantująca bezpieczne osadzenie w lekkich i otworowych materiałach budowlanych,
  • specjalna konstrukcja wewnętrzna, zapewniająca prowadzenie wkręta wzdłuż osi dybla,
  • specyficzny kształt zębów zahaczających się o przegrody materiałów otworowych,
  • podwójne wypustki zabezpieczające przed obracaniem w otworze podczas montażu,
  • koszulka wykonana z poliamidu 6 (tzw. nylonu 100%),
  • odporność na temperatury od -40°C do +100°C,
  • wypustka zabezpieczająca czoło dybla przed zwiercinami i przedwczesnym rozparciem,
  • szeroka gama wariantów z różnymi elementami rozporowymi - wkrętami i hakami,
  • krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Wymiary

Dostępne rozmiary i ich specyfikacja
Symbol Nr
zamówienia
Średnica
koszulki
dybla
Długość
koszulki
dybla
Średnica
wiertła
Minimalna
głębokość
otworu
Średnica
wkręta
Długość
wkręta
Rozmiar
gniazda
pozidriv
Maksymalna
grubość
mocowanego
materiału
d0 [mm] l [mm] Ø [mm] h0 [mm] d1 [mm] l1 [mm] pz tmax [mm]
ALK 6/60 1055.2001 6 55 6 / 5* 65 4.0 60 2 3
ALK 6/70 1055.2002 6 55 6 / 5* 65 4.0 70 2 10
ALK 6/80 1055.2004 6 55 6 / 5* 65 4.0 80 2 20
ALK 8/70 1055.2010 8 65 8 / 7* 75 5.0 70 2 3
ALK 8/80 1055.2011 8 65 8 / 7* 75 5.0 80 2 10
ALK 8/90 1055.2012 8 65 8 / 7* 75 5.0 90 2 20
ALK 8/100 1055.2013 8 65 8 / 7* 75 5.0 100 2 30
ALK 8/120 1055.2014 8 65 8 / 7* 75 5.0 120 2 50
ALK 10/100 1055.2021 10 80 10 / 9* 90 6.0 100 3 15
ALK 10/120 1055.2022 10 80 10 / 9* 90 6.0 120 3 35
ALK 10/140 1055.2019 10 80 10 / 9* 90 6.0 140 3 55



Rozmieszczenie otworów
Parametry montażu

Średnica dybla Minimalna odległość
od krawędzi
Minimalny
rozstaw osi
Minimalna
grubość podłoża
Efektywna
głębokość zakotwienia
d0 [mm] cmin [mm] smin [mm] dmin [mm] hef [mm]
6 110 165 82.5 55
8 130 195 97.5 65
10 140 210 105 70

Nośności obliczeniowe


Nośności obliczeniowe
Średnica
dybla
Średnica
wkręta
Nośności obliczeniowe na wyrywanie*
Nk [kN]
d0 [mm] d1 [mm] cegła
pełna**
pustak
ceramiczny**
gazobeton**
6 4.0 0.16 0.08 0.15
8 5.0 0.36 0.20 0.30
10 6.0 0.20 0.08 0.30

Rodzaj montażu

montaż podkładany pod mocowany materiał.

Zasada działania

Montaż jest zakończony w momencie, kiedy wkręt osiągnie koniec koszulki dybla i wyjdzie z niej na długość równą swojej średnicy. Tylko wtedy dybel będzie pewnie trzymał, naciskając ścianki otworu na odpowiednio długiej powierzchni.

W materiałach otworowych dodatkowa wytrzymałość mocowania uzyskiwana jest poprzez napieranie dybla na przegrody podłoża i zahaczanie o nie licznymi zębami, wysuniętymi na boki.

Instrukcja montażu krok po kroku
1. Bez stosowania udaru wiercimy w podłożu otwory o średnicy i głębokości podanej w tabeli. Następnie dokładnie oczyszczamy otwór.
2. Umieszczamy dybel w otworze, pobijając młotkiem aż do całkowitego schowania się koszulki w podłożu.
3. Przykładamy mocowany materiał i dokręcamy wkręt śrubokrętem lub wkrętarką z odpowiednią końcówką.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb wkręta w razie potrzeby można zaślepić kołpakiem ozdobnym.
