AN 08/140 100 szt kołek szybki montaż koszulka nylon 8x140

Dostępność: NA ZAMÓWIENIE (wybierz opcję WYCENA/ZAPYTANIE w koszyku i zapytaj o rabat)
Wysyłka w: PRODUKT NA ZAMÓWIENIE dostępny w 1-2 dni w stałej ofercie, wysyłany w dniu dostawy
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 92,34 zł 92.34
ilość szt.
Zyskujesz 92 pkt [?]

towar niedostępny

dodaj do przechowalni
Producent: ARVEX
Kod produktu: 0000020608
Pin It

Opis

AN 08/140 100 szt

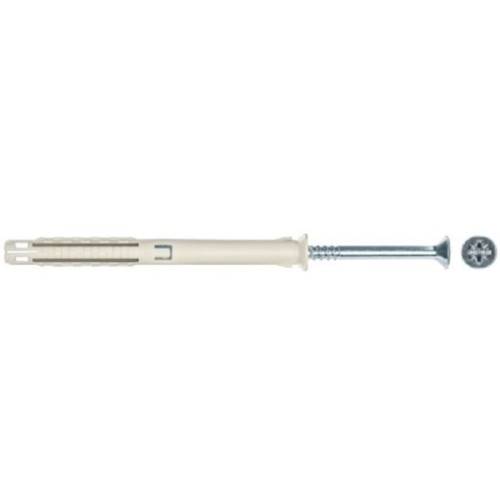

AN - dybel szybkiego montażu

nylonowa koszulka dybla z kołnierzem stożkowym, kolor popielaty, gwóźdź ocynkowany na biało.

Podłoże: beton zwykły klasy C20/25 do C50/60, pełna cegła ceramiczna klasy min. 20 (oraz podłoża nie objęte oceną techniczną: beton i cegła o innych klasach, piaskowiec, pustaki, bloczki betonowe, marmur, kamień naturalny, itp.)

Wewnętrzna kryza blokująca w dyblach szybkiego montażu firmy Arvex® współpracuje z trzpieniem gwoździa podczas wbijania.
Zapobiega ona przedwczesnemu rozparciu i odrywaniu elementów koszulki dybla przy montażu.



Zalety - własnościwewnętrzna kryza zapadkowa zapobiegająca przedwczesnemu rozparciu (patrz rysunek),

  • niespotykanie szeroka paleta rozmiarów - możliwość precyzyjnego dobrania odpowiedniego dybla do danej grubości mocowanego elementu,
  • błyskawiczne mocowanie poprzez wbijanie i łatwy demontaż,
  • montaż przelotowy (otwór wiercony przez mocowany materiał),
  • szczególnie przydatny do seryjnego montażu,
  • koszulka wykonana z poliamidu 6 (tzw. nylonu 100%),
  • odporność na temperatury od -40°C do +100°C,
  • dłuższe od koszulek gwoździe, gwarantujące rozpór do końca dybla,
  • krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Dostępne rozmiary i ich specyfikacja

Symbol Nr
zamówienia
Średnica
koszulki
dybla
i otworu
w podłożu
Długość
koszulki
dybla
Minimalna
głębokość
otworu
Średnica
gwoździa
Długość
gwoździa*
Rozmiar
gniazda
pozidriv
Maksymalna
grubość
mocowanego
materiału
d0 [mm] l [mm] h0 [mm] d1 [mm] l1 [mm] pz tmax [mm]
AN 4/25** 1003.0042 4 25 35 2.5-3.0 28 1 1
AN 5/30** 1003.0036 5 30 40 3.5 33 2 5
AN 5/40** 1003.0004 5 40 50 3.5 43 2 15
AN 5/50** 1003.0034 5 50 60 3.5 53 2 25
AN 6/35 1003.0006 6 35 45 4.0 38 2 5
AN 6/40 1003.0000 6 40 50 4.0 43 2 10
AN 6/60 1003.0011 6 60 70 4.0 63 2 30
AN 6/80 1003.0035 6 80 90 4.0 83 2 50
AN 8/45 1003.0012 8 45 55 5.0 50 3 5
AN 8/60 1003.0015 8 60 70 5.0 65 3 20
AN 8/80 1003.0019 8 80 90 5.0 85 3 40
AN 8/100 1003.0022 8 100 110 5.0 105 3 60
AN 8/120** 1003.0024 8 120 130 5.0 125 3 80
AN 8/140** 1003.0027 8 140 150 5.0 145 3 100
AN 8/160** 1003.0038 8 160 170 5.0 165 3 120
AN 10/80 1003.0028 10 80 90 6.0 85 3 30
AN 10/100 1003.0029 10 100 110 6.0 105 3 50
AN 10/120 1003.0031 10 120 130 6.0 125 3 70
AN 10/140 1003.0037 10 140 150 6.0 145 3 90
AN 10/160 1003.0033 10 160 170 6.0 165 3 110
AN 10/180 1003.0040 10 180 190 6.0 185 3 130
AN 10/200 1003.0043 10 200 210 6.0 205 3 150
AN 10/240 1003.0044 10 240 250 6.0 245 3 190
AN 10/260 1003.0045 10 260 270 6.0 265 3 210
AN 10/280 1003.0046 10 280 290 6.0 285 3 230
AN 10/300 1003.0047 10 300 310 6.0 305 3 250
AN 10/320 1003.0048 10 320 330 6.0 325 3 270
* gwoździe są odpowiedniej długości, co gwarantuje rozparcie na całej płaszczyźnie strefy rozporowej,
** rozmiary różniące się wzorem dybla.

Rozmieszczenie otworów

Parametry montażu

Średnica
dybla
Minimalna odległość
od krawędzi
Minimalny
rozstaw osi
Minimalna
grubość podłoża
Efektywna
głębokość zakotwienia
d0 [mm] cmin [mm] smin [mm]* dmin [mm] hef [mm]
4 50 50/75 80 25
5 50 50/75 80 25
6 60 60/90 80 30
8 80 80/120 80 40
10 100 100/150 80 50
* niższa wartość dotyczy montażu w betonie, a wyższa w cegle pełnej.

Nośności obliczeniowe i charakterystyczne

Średnica
dybla
Nośności obliczeniowe
na wyrywanie*
Nk [kN]
Nośności charakterystyczna
na wyrywanie*
Nk [kN]
d0 [mm] beton** cegła pełna** beton** cegła pełna**
4 0.06 0.04 0.10 0.10
5 0.11 0.30 0.20 0.75
6 0.11 0.08 0.20 0.20
8 0.28 0.36 0.50 0.90
10 0.42 0.16 0.75 0.40

* 1kN = ±100kg; wartości uwzględniają współczynnik bezpieczeństwa 1.8 (beton) lub 2.5 (cegła pełna), przy zachowaniu wymaganych minimalnych parametrów montażowych: odległości od krawędzi podłoża, rozstawu osi oraz głębokości kotwienia. Wartości na ścinanie znajdują się w krajowej ocenie technicznej,
** wartości dla podłoża:

  • beton - klasa C20/25 ÷ C50/60, wg normy PN-EN 206+A1:2016,
  • cegła ceramiczna pełna - klasa nie niższa niż 20 wg normy PN-EN 771-1+A1:2015.





Rodzaj montażu

Montaż przelotowy - otwór w podłożu wiercony jest przez mocowany materiał (co uniemożliwia skoszenie otworów przy wierceniu), a trzpień dybla przechodzi przez mocowany materiał (co zapewnia jego dokładne unieruchomienie).

Zasada działania

W pierwszej fazie wbijania dybla koszulka osiada nieruchomo w otworze, opierając się kołnierzem na mocowanym elemencie. Dalsze pobijanie powoduje wprowadzenie gwoździa w koszulkę i rozparcie jej do końca (gwóźdź jest zawsze nieznacznie dłuższy niż koszulka dybla).

Rozchylone skrzydła boczne dybla naciskają na ścianki otworu, a występujące siły tarcia gwarantują wytrzymałość i bezpieczeństwo mocowania.



Instrukcja montażu krok po kroku

1. Przez mocowany materiał wiercimy w podłożu otwór o średnicy i głębokości podanej w tabeli, a następnie dokładnie go oczyszczamy.
2. Umieszczamy w otworze dybel ze wstępnie zmontowanym gwoździem
3. Przy pomocy młotka wbijamy dybel, uderzając w łeb gwoździa.
4. Montaż jest zakończony, a mocowanie gotowe do przyjęcia obciążenia. Łeb gwoździa w razie potrzeby można zaślepić kołpakiem ozdobnym.

Najczęstsze zastosowania

mocowania korytek kablowych, listew boazeryjnych, sidingowych, przypodłogowych, progów, obejm na rury i kable, itp.

Parametry

Rodzaj wkręta -
Wkręt - materiał i powłoka ochronna stal węglowa hartowana + ocynk
Wkręt - łeb - typ Stożkowy
Wkręt - łeb - gniazdo PZ
Podłoże: drewno Nie
Podłoże: beton Nie
Podłoże: Blacha o grubości 0,50-0,75mm Nie
Podłoże: blacha o grubości 0,75-1,25mm Nie
Ilość w opakowaniu -
Zastosowanie - mur pełny - beton Tak
Zastosowanie - mur pełny - kamień naturalny Tak
Zastosowanie - mur pełny - cegła pełna Tak
Zastosowanie - mur otworowy - cegła otworowa / porotherm Tak
Zastosowanie - pustak, beton komórkowy Nie
Zastosowanie - bloczki otworowe z betonu komórkowego Nie
Zastosowanie - sucha zabudowa - płyta G-K / płyta cementowo-włókienna Nie
Zastosowanie - płyty wiórowe i drewnopodobne Nie
Zastosowanie - Mocowanie elementów oświetlenia Nie
Zastosowanie - Mocowanie instalacji elektrycznych Tak
Zastosowanie - Mocowanie tras kablowych Tak
Zastosowanie - Mocowanie elementów wyposażenia domu Tak
