CPS 380 + 30 - poliestrowa zaprawa kotwiąca
Opis
Do stosowania w:
- podłożu murowym pełnym (kategoria użytkowa b) klasy zaprawy min. M 2.5,
- podłożu murowym drążonym/perforowanym (kategoria użytkowa c) klasy zaprawy min. M 2.5 (po zastosowaniu dodatkowej tulei siatkowej).
Możliwe jest również, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych lub miękkich (np. w betonie, kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.).
- zastosowanie uniwersalne dla większości materiałów budowlanych,
- zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
- połączenie odporne na drgania,
- ekonomiczna, szybkowiążąca formuła,
- do stosowania na zewnątrz budynków przy średnim zakresie obciążeń statycznych i quasi-statycznych,
- bardzo długi termin przydatności do użycia - aż 18 miesięcy,
- ogólnoeuropejska ocena techniczna.
Kartusze z zaprawą na bazie żywicy poliestrowej, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.
Zaprawa kotwiąca, opierając się na reakcjach chemicznych zachodzących podczas utwardzania żywicy, spaja mocowany element z podłożem.
Ta uniwersalna zasada działania pozwala na zamocowanie różnych elementów z gwintem wewnętrznym, jak i zewnętrznym (haków, śrub, prętów, kształtowników, itp.), zarówno w materiałach litych, jak i z pustymi przestrzeniami.

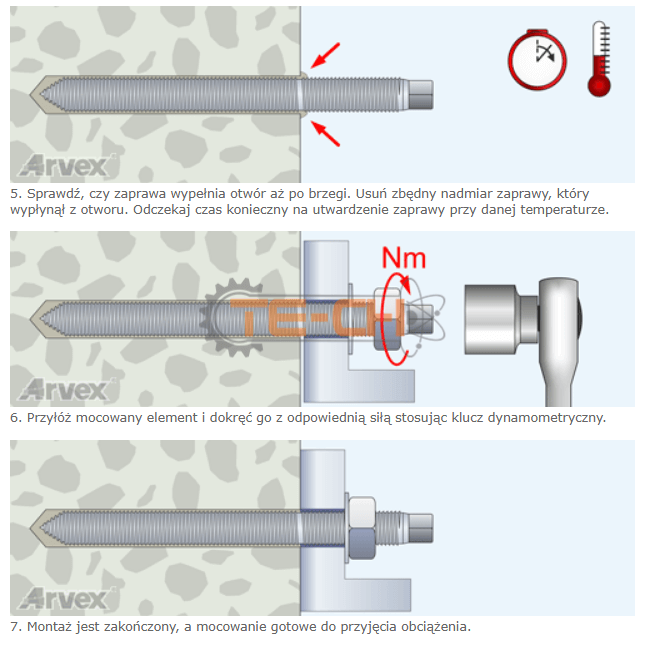

- bezwzględnie przestrzegać wskazówek montażowych,
- składować w suchym i chłodnym miejscu (od +5°C do +25°C),
- chronić przed słońcem,
- w przypadku montażu w podłożu o ujemnych temperaturach, temperatura zaprawy musi wynosić minimum 20°C,
- przed użyciem należy wycisnąć pierwsze 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki,
- europejską oceną techniczną objęte jest wyłącznie wykonywanie zamocowań przy pomocy prętów gwintowanych w podłożu murowym.
Rozmiar łącznika |
Średnica otworu |
Głębokość otworu |
Pojemność kartusza [ml] | ||||
---|---|---|---|---|---|---|---|
150 | 300 | 345 | 380 | 410 | |||
M / Ø [mm] | d0 [mm] | h0 [mm] | ilość otworów z kartusza* | ||||
8 | 10 | 90(85) | 39(41) | 78(82) | 90(94) | 99(104) | 107(112) |
10 | 12 | 90(95) | 31(29) | 62(59) | 71(68) | 79(75) | 85(81) |
12 | 14 | 90(115) | 25(20) | 51(41) | 59(47) | 65(52) | 70(56) |
16** | 18 | 130 | 13 | 27 | 31 | 34 | 37 |
20** | 24 | 150 | 4 | 9 | 11 | 12 | 13 |
24** | 28 | 185 | 3 | 6 | 7 | 8 | 9 |
30** | 35 | 285 | 1 | 2 | 3 | 3 | 3 |
Rozmiar łącznika |
Średnica otworu |
Głębokość otworu |
Pojemność kartusza [ml] | ||||
---|---|---|---|---|---|---|---|
150 | 300 | 345 | 380 | 410 | |||
M / Ø [mm] | d0 [mm] | h0 [mm] | Ilość otworów z kartusza* | ||||
8 | 16 | 90 | 5 | 10 | 11 | 13 | 14 |
10 | 16 | 90 | 6 | 12 | 14 | 15 | 17 |
12 | 16 | 90 | 8 | 16 | 19 | 21 | 22 |
16** | 20 | 90 | 6 | 12 | 14 | 16 | 17 |
** nie objęte oceną techniczną.
Rozmiar pręta gwinto- wanego |
Średnica otworu |
Głębo- kość osadza- nia |
Minimalna odległość od krawędzi podłoża |
Minimalny rozstaw osiowy łączników |
Wymagany moment dokręcania |
Nośność charaktery- styczna na wyrywanie* |
Nośność charaktery- styczna na ścinanie* |
---|---|---|---|---|---|---|---|
M [mm] | d0 [mm] | hef [mm] | cmin [mm] | smin [mm] | Tinst [Nm] | NRk [kN] | VRk [kN] |
M 8 | 10 | 85 | 127.5 | 255 | 2 | 2.5(2.0) | 6.0(6.0) |
M 10 | 12 | 85 | 127.5 | 255 | 2 | 2.5(2.0) | 6.0(6.0) |
M 12 | 14 | 85 | 127.5 | 255 | 2 | 2.5(2.0) | 6.0(6.0) |

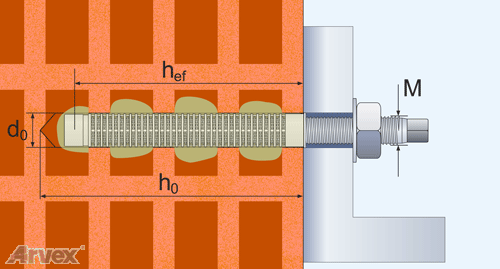

Rozmiar pręta gwinto- wanego |
Rozmiar tulei siatkowej |
Średnica otworu |
Głębo- kość osadza- nia |
Minimalna odległość od krawędzi podłoża |
Minimalny rozstaw osiowy łączników |
Wymagany moment dokręcania |
Nośność charaktery- styczna na wyrywanie* |
Nośność charakter- styczna na ścinanie* |
|
---|---|---|---|---|---|---|---|---|---|
M [mm] | [mm] | d0 [mm] | hef [mm] |
cmin [mm] | smin,║ [mm] |
smin,┴ [mm] |
Tinst [Nm] | NRk [kN] | VRk [kN] |
M 8 | 16/85 | 16 | 85 | 100 | 560 | 200 | 2 | 0.75(0.6) | 3.5(3.5) |
M 10 | 16/85 | 16 | 85 | 100 | 560 | 200 | 2 | 0.75(0.6) | 3.5(3.5) |
M 12 | 16/85 | 16 | 85 | 100 | 560 | 200 | 2 | 0.75(0.6) | 3.5(3.5) |

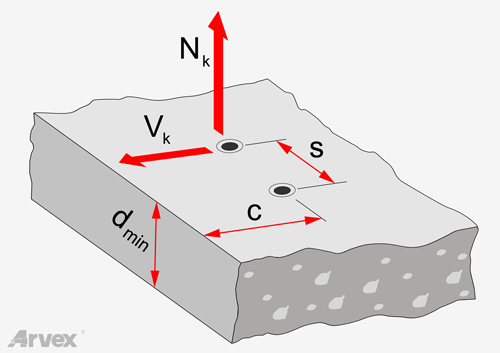

Rozmiar gwintu łącznika |
Średnica otworu |
Głębokość otworu |
Odległość od krawędzi podłoża (c) i rozstaw osiowy łączników (s) w przypadku wyrywania |
Wymagany moment dokręcania |
Nośność charaktery- styczna** |
Nośność oblicze- niowa** |
||
---|---|---|---|---|---|---|---|---|
minimalne | standardowe | |||||||
M [mm] | d0 [mm] | h0 [mm] | cmin,smin [mm] | c [mm] | s [mm] | Tinst [Nm] | Nk [kN] | Nk(red) [kN] |
M 8 | 10 | 85 | 40 | 80 | 160 | 6 | 18.0 | 7.1 |
M 10 | 12 | 95 | 45 | 90 | 180 | 17 | 26.2 | 10.4 |
M 12 | 14 | 115 | 55 | 110 | 220 | 33 | 38.7 | 15.4 |
M 16 | 18 | 130 | 63 | 125 | 250 | 75 | 71.7 | 28.5 |
M 20 | 24 | 150 | 73 | 145 | 290 | 120 | 76.1 | 30.2 |
M 24 | 28 | 185 | 90 | 180 | 360 | 198 | 93.7 | 37.2 |
M 30 | 35 | 255 | 125 | 250 | 500 | - | - | - |
** 1kN = ±100kg; w betonie klasy C20/25 dla sił wyrywających przy zachowaniu standardowej odległości od krawędzi podłoża i standardowego rozstawu między łącznikami.
Temperatura podłoża* |
Czas wiązania** | Czas osadzania |
---|---|---|
[°C] | [minuty] | [minuty] |
≥35 | 20 | 3 |
25-34 | 30 | 5 |
15-24 | 60 | 9 |
5-14 | 90 | 20 |
(-5)-4 | 180 | 40 |
** w podłożu mokrym czasy trzeba pomnożyć x2.
** średnice z wartościami wyłącznie dla podłoża betonowego (nie objęte oceną techniczną).
