CV 300 - winyloestrowa zaprawa kotwiąca, bez styrenu

Dostępność: chwilowy brak/dostawa w trakcie, śmiało pytaj o dostępność ;) /zapytaj o rabat na ten zakup:)
Cena: 42,25 zł 42.25
ilość szt.
Zyskujesz 42 pkt [?]

towar niedostępny

dodaj do przechowalni
Producent: ARVEX
Kod produktu: 0000021331
Pin It

Opis

Podłoże


Do stosowania w zarysowanym i niezarysowanym, zbrojonym i niezbrojonym, suchym oraz mokrym betonie o zwykłej masie, klasy od C20/25 do C50/60.

Możliwe jest także, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych i miękkich (np. w innych rodzajach betonu, cegle pełnej, silikatowej, kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.), a po zastosowaniu dodatkowej tulei siatkowej, również w materiałach otworowych (np. pustak, cegła dziurawka).

Zalety - własności
  • w pełni profesjonalne rozwiązanie do maksymalnego zakresu obciążeń,
  • najwyższa odporność na oddziaływanie czynników chemicznych,
    połączenie wodoszczelne - możliwość stosowania w mokrym podłożu, a także w otworach zalanych wodą,
  • elastyczne połączenie odporne na drgania i niepalne (odporność ogniowa - dotyczy prętów zbrojeniowych w ograniczonym zakresie zastosowań),
  • zastosowanie uniwersalne dla większości materiałów budowlanych,
  • zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
  • do stosowania na zewnątrz i wewnątrz budynków - nie zawiera styrenu,
  • produkt aprobowany do prętów gwintowanych oraz zbrojeniowych,
  • bardzo długi termin przydatności do użycia - aż 18 miesięcy,
  • ogólnoeuropejska ocena techniczna.



Wykonanie

Kartusze z zaprawą na bazie syntetycznej żywicy winyloestrowej, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.

Przykłady zastosowania
  • szerokie zastosowanie przy różnego typu pracach konstrukcyjnych, remontowych i modernizacyjnych,
  • przy renowacji kolumn, podpór, balustrad, słupów, przęseł, pomników, rzeźb, sztukaterii, itp.,
  • do mocowania krat okiennych, poręczy, konsoli, grzejników, bram, kanałów kablowych, urządzeń sanitarnych, wsporników stalowych, tablic ściennych, zawiasów drzwiowych i okiennych, itp.
Zasada działania

Zaprawa kotwiąca, opierając się na reakcjach chemicznych zachodzących podczas utwardzania żywicy, spaja mocowany element z podłożem.

Ta uniwersalna zasada działania pozwala na zamocowanie różnych elementów z gwintem wewnętrznym, jak i zewnętrznym (haków, śrub, prętów, kształtowników, itp.), zarówno w materiałach litych, jak i z pustymi przestrzeniami.

UWAGA

  • bezwzględnie przestrzegać wskazówek montażowych,
  • składować w suchym i chłodnym miejscu (od +5°C do +25°C),
  • chronić przed słońcem,
  • temperatura zaprawy musi wynosić min. 20°C,
  • przed użyciem należy wyrzucić co najmniej 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki.

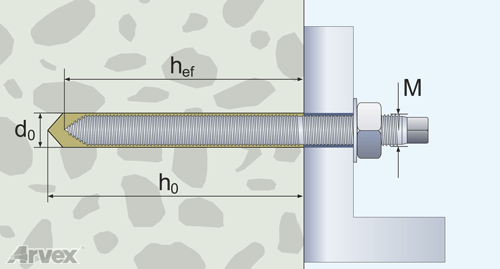

Przykładowe zużycie w podłożu pełnym
Rozmiar
łącznika
gwintowanego
Średnica
otworu
Głębokość
otworu
Pojemność kartusza [ml]
150 300 345 380 410
M [mm] d0 [mm] h0 [mm] ilość otworów z kartusza*
8 10 85 41 82 94 104 112
10 12 95 29 59 68 75 81
12 14 115 20 41 47 52 56
16 18 130 13 27 31 34 37
20 22 175 8 16 19 21 22
24 28 215 2 5 6 7 8
30** 35 285 1 2 3 3 3
* wartości przybliżone,
** rozmiar nie objęty oceną techniczną.

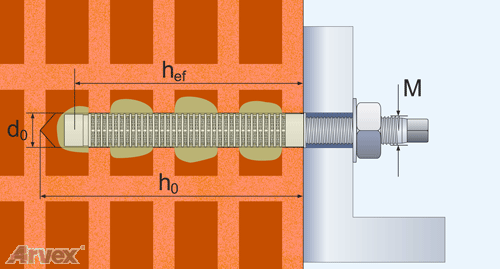

Zużycie w podłożu otworowym
Rozmiar
łącznika
Średnica
otworu
Głębokość
otworu
Pojemność kartusza [ml]
150 300 345 380 410
M / Ø [mm] d0 [mm] h0 [mm] Ilość otworów z kartusza*
8** 12 65 16 32 37 41 44
10** 15 90 7 15 17 19 21
12** 20 90 3 7 8 9 10
16** 20 90 6 12 14 16 17
* wartości przybliżone,
** rozmiary nie objęte oceną techniczną.




Zalecane obciążenia w betonie niezarysowanym dla prętów gwintowanych*
Rozmiar
gwintu
łącznika
Efektywna
głębokość
zakotwienia
Zalecane
obciążenia
na wyrywanie
Zalecane obciążenia
na ścinanie
Vk [kN]**
M [mm] hef [mm] Nk [kN]** Pręt klasy
4.6 i 4.8
Pręt klasy
5.6 i 5.8
Pręt klasy
8.8
Pręt klasy
10.9
Pręt klasy
12.9
M 8 80 8.77 5.2 6.5 10.4 13.0 15.6
M 10 90 11.21 8.2 10.3 16.5 20.7 24.8
M 12 110 16.45 12.0 15.0 24.0 30.0 36.1
M 16 125 20.30 22.3 27.9 44.7 55.9 67.1
M 20 170 32.69 34.9 43.7 69.9 87.4 104.9
M 24 210 45.77 50.3 62.9 100.7 125.8 151.0
*beton klasy min. C20/25, zakres temperatur I (-40°C do +24°C; maksymalna temperatura krótkotrwała +40°C),
**1kN = ±100kg; przy zachowaniu wymaganych minimalnych odległości od krawędzi podłoża i rozstawu osi (wartości należy skorygować o zniszczenie stali - wg zastosowanej klasy pręta).



Parametry montażu w betonie przy pomocy prętów gwintowanych
Rozmiar
gwintu
łącznika
Średnica
otworu
Dopuszczalna
głębokość
osadzania
Minimalna
odległość od
krawędzi podłoża
Rozstaw osiowy
łączników
Minimalna
grubość
podłoża
Maksymalny
moment
dokręcania

M [mm] d0 [mm] hef [mm] cmin [mm] smin [mm] dmin [mm] Tinst [Nm]
M 8 10 60-96 35 40 hef+30* 10
M 10 12 60-120 40 40 hef+30* 12
M 12 14 70-144 45 60 hef+30* 20
M 16 18 80-192 50 75 hef+2d0 40
M 20 22 90-240 60 95 hef+2d0 70
M 24 28 100-288 65 115 hef+2d0 90
*minimum 100mm.



Parametry montażu w betonie przy pomocy prętów zbrojeniowych
Średnica
pręta
zbrojeniowego
Średnica
otworu
Dopuszczalna
głębokość
osadzania
Minimalna
odległość od krawędzi
podłoża i rozstaw
osiowy łączników
Minimalna
grubość
podłoża
Ø [mm] d0 [mm] hef [mm] cmin,smin [mm] dmin [mm]
8 10-12 60-96 40 hef+30*
10 12-14 60-120 50 hef+30*
12 14-16 70-144 60 hef+30*
14 16-18 75-168 70 hef+2d0
16 20 80-192 80 hef+2d0
20 24-25 90-240 100 hef+2d0
24 28 100-288 120 hef+2d0
25 30 100-300 120 hef+2d0
*minimum 100mm.



Czasy reakcji w zależności od temperatury
Temperatura podłoża* Czas wiązania w betonie suchym** Czas osadzania
[°C] [minuty] [minuty]
30-40 20 3
20-29 30 5
10-19 60 9
0-9 90 20
* temperatura zaprawy musi wynosić minimum 20°C,
** w podłożu mokrym lub w otworach zalanych wodą czasy trzeba pomnożyć x2.
