CZ 300 - zimowa zaprawa kotwiąca do niskich temperatur, bez styrenu
Opis
Do stosowania w niezarysowanym, zbrojonym i niezbrojonym, suchym oraz mokrym betonie o zwykłej masie klasy od C20/25 do C50/60.
Możliwe jest również, choć nie objęte oceną techniczną, kotwienie w innych materiałach pełnych lub miękkich (np. w cegle pełnej, silikatowej, kamieniu naturalnym, betonie komórkowym czyli gazobetonie, itp.), a po zastosowaniu dodatkowej tulei siatkowej, również w materiałach otworowych (np. cegle dziurawce czy pustakach).
- specjalna zimowa formuła do kotwienia w niskich temperaturach nawet do -20°C,
- zastosowanie uniwersalne dla większości materiałów budowlanych,
- zamocowanie bezrozporowe oraz beznaprężeniowe, co umożliwia kotwienie blisko krawędzi i w małych odstępach,
- połączenie odporne na drgania i niepalne,
- średnia odporność na czynniki chemiczne,
- do stosowania na zewnątrz i wewnątrz budynków – nie zawiera styrenu,
- do stosowania przy wysokim i średnim zakresie obciążeń statycznych i quasi-statycznych,
- bardzo długi termin przydatności do użycia - aż 18 miesięcy,
- ogólnoeuropejska ocena techniczna.
Kartusze z dwuskładnikową zaprawą na bazie żywicy, do stosowania z pistoletami ręcznymi, akumulatorowymi lub pneumatycznymi.
Zasada działania
Zaprawa kotwiąca, opierając się na reakcjach chemicznych zachodzących podczas utwardzania żywicy, spaja mocowany element z podłożem.
Ta uniwersalna zasada działania pozwala na zamocowanie różnych elementów z gwintem wewnętrznym, jak i zewnętrznym (haków, śrub, prętów, kształtowników, itp.), zarówno w materiałach litych, jak i z pustymi przestrzeniami.

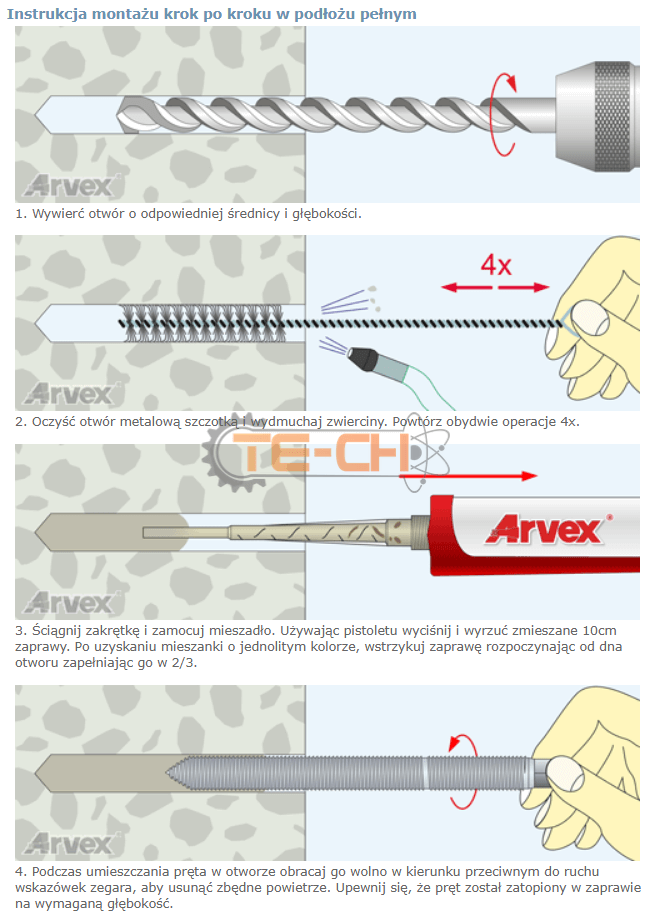

- bezwzględnie przestrzegać wskazówek montażowych,
- składować w suchym i chłodnym miejscu (od +5°C do +25°C),
- chronić przed słońcem,
- minimalna temperatura otoczenia podczas kotwienia nie może być niższa niż -20°C,

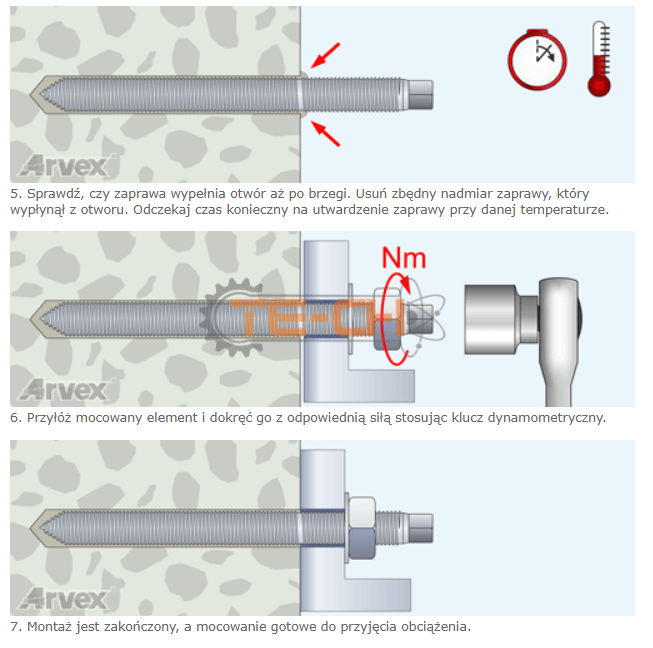

- przed użyciem należy wycisnąć pierwsze 10cm zaprawy, aż do osiągnięcia stałego koloru mieszanki,
- oceną techniczną objęte jest wyłącznie wykonywanie zamocowań przy pomocy prętów gwintowanych oraz zbrojeniowych w podłożu betonowym.
Rozmiar łącznika |
Średnica otworu |
Głębokość otworu |
Pojemność kartusza [ml] | ||||
---|---|---|---|---|---|---|---|
150 | 300 | 345 | 380 | 410 | |||
M / Ø [mm] | d0 [mm] | h0 [mm] | Ilość otworów z kartusza** | ||||
8 | 12 | 65 | 16 | 32 | 37 | 41 | 44 |
10 | 15 | 90 | 7 | 15 | 17 | 19 | 21 |
12 | 20 | 90 | 3 | 7 | 8 | 9 | 10 |
16 | 20 | 90 | 6 | 12 | 14 | 16 | 17 |
Rozmiar łącznika |
Średnica otworu |
Głębokość otworu |
Pojemność kartusza [ml] | ||||
---|---|---|---|---|---|---|---|
150 | 300 | 345 | 380 | 410 | |||
M / Ø [mm] | d0 [mm] | h0 [mm] | ilość otworów z kartusza* | ||||
8 | 10 | 85 | 41 | 82 | 94 | 104 | 112 |
10 | 12 | 95 | 29 | 59 | 68 | 75 | 81 |
12 | 14 | 115 | 20 | 41 | 47 | 52 | 56 |
16 | 18 | 130 | 13 | 27 | 31 | 34 | 37 |
20 | 24 | 175 | 4 | 8 | 9 | 10 | 11 |
24 | 28 | 215 | 2 | 5 | 6 | 7 | 8 |
30 | 35 | 285 | 1 | 2 | 3 | 3 | 3 |

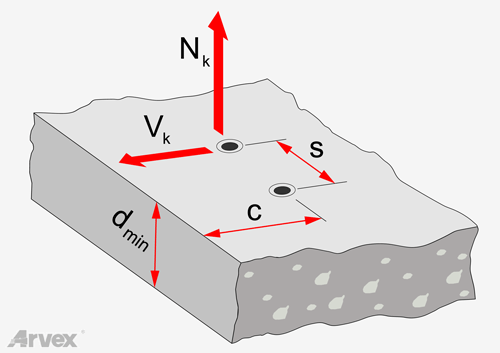

Rozmiar pręta gwintowanego |
Efektywna głębokość zakotwienia |
Zalecane obciążenia na wyrywanie |
Zalecane obciążenia na ścinanie Vk [kN]** |
|||
---|---|---|---|---|---|---|
M [mm] | hef [mm] | Nk [kN]* | Pręt klasy 4.8 |
Pręt klasy 5.8 |
Pręt klasy 8.8 |
Pręt klasy 10.9 |
M 8 | 80 | 5.57 | 5.2 | 6.5 | 10.4 | 13.0 |
M 10 | 90 | 7.85 | 8.2 | 10.3 | 16.5 | 20.7 |
M 12 | 110 | 10.69 | 12.0 | 15.0 | 24.0 | 30.0 |
M 16 | 125 | 13.88 | 22.3 | 27.9 | 44.7 | 55.9 |
M 20 | 170 | 21.79 | 34.9 | 43.7 | 69.9 | 87.4 |
M 24 | 210 | 29.61 | 50.3 | 62.9 | 100.7 | 125.8 |
** 1kN = ±100kg; w betonie klasy C20/25 dla sił ścinających w przypadku standardowej głębokości zakotwienia.
Rozmiar pręta gwintowanego |
Średnica otworu |
Dopuszczalna głębokość osadzania |
Minimalna odległość od krawędzi podłoża i rozstaw osiowy łączników |
Minimalna grubość podłoża |
Maksymalny moment dokręcania |
---|---|---|---|---|---|
M [mm] | d0 [mm] | hef [mm] | cmin,smin [mm] | dmin [mm] | Tinst [Nm] |
M 8 | 10 | 60-96 | 40 | hef+30* | 10 |
M 10 | 12 | 60-120 | 50 | hef+30* | 12 |
M 12 | 14 | 70-144 | 60 | hef+30* | 20 |
M 16 | 18 | 80-192 | 80 | hef+2d0 | 40 |
M 20 | 24 | 90-240 | 100 | hef+2d0 | 70 |
M 24 | 28 | 100-288 | 120 | hef+2d0 | 90 |
Średnica pręta zbrojeniowego |
Średnica otworu |
Dopuszczalna głębokość osadzania |
Minimalna odległość od krawędzi podłoża i rozstaw osiowy łączników |
Minimalna grubość podłoża |
---|---|---|---|---|
Ø [mm] | d0 [mm] | hef [mm] | cmin,smin [mm] | dmin [mm] |
8 | 12 | 60-96 | 40 | hef+30* |
10 | 14 | 60-120 | 50 | hef+30* |
12 | 16 | 70-144 | 60 | hef+30* |
14 | 18 | 75-168 | 70 | hef+2d0 |
16 | 20 | 80-192 | 80 | hef+2d0 |
20 | 25 | 90-240 | 100 | hef+2d0 |
25 | 30 | 100-288 | 120 | hef+2d0 |
Temperatura podłoża* |
Czas wiązania w podłożu suchym** |
Czas osadzania w podłożu suchym i mokrym |
---|---|---|
[°C] | [minuty] | [minuty] |
30-40 | 20 | 2 |
20-29 | 30 | 3 |
10-19 | 60 | 5 |
0-9 | 150 | 15 |
(-10)-(-1) | 960 (16h) | 45 |
(-20)-(-11) | 1440 (24h) | 240 (4h) |
** w podłożu mokrym czasy trzeba pomnożyć x2.
** wartości przybliżone dla tulei siatkowych 12/60 (h0=65mm), 15/85 (h0=90mm) oraz 20/85 (h0=90mm).
