KMC 12/020/100 12x100 (ekspresowa kotwa ) paczka 50szt

Dostępność: 5szt, Szukasz więcej? śmiało pytaj o dostępność ;) Firma? załóż konto i poproś o cennik b2b
Wysyłka w: wysyłka w dniu zamówienia do g. 12:00 (większa ilość niż w/w wysyłka w 2 dni)
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena: 90,91 zł 90.91
ilość szt.
Zyskujesz 90 pkt [?]

towar niedostępny

dodaj do przechowalni
Producent: ARVEX
Kod produktu: 0000070515
Pin It

Opis

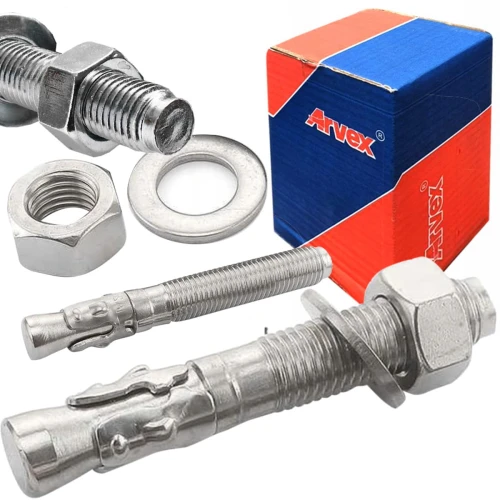

KOTWA ROZPOROWA PIERŚCIENIOWA DO BETONU KMC 12/020/100 50szt.

KMC - ekspresowa kotwa pierścieniowa

50 SZTUK.

Ekspresowa kotwa trzpieniowa do dużych obciążeń, z pojedynczym klipsem, stal węglowa ocynkowana na biało



Dane Techniczne:

✔️ Symbol - KMC 12/020/100

✔️ Średnica otworu - 12mm

✔️ Długość całkowita - 100mm

✔️ Minimalna głębokość otworu - 105mm

✔️ Rozmiar gwintu - M12

✔️ Maksymalna grubość mocowanego elementu - 20mm



Zalety - własności

✅ średnica trzpienia gwintowanego jest równocześnie średnicą kotwy - zdecydowanie większa wytrzymałość w porównaniu z kotwami tulejowymi o tych samych rozmiarach,

✅ bardzo szybki montaż - nadaje się szczególnie do seryjnych mocowań przy użyciu dużej ilości kotew,

✅ wybrane rozmiary z trzpieniem kotwy formowanym na zimno, co daje wyższą twardość i wytrzymałość stali oraz gwarantuje precyzję wykonania,

✅ mocowanie przelotowe - znaczna oszczędność czasu i wygodny montaż,

długość gwintu odpowiednio dobrana do długości całkowitej kotwy,

✅ optymalnie opracowana geometria klipsa - bezpieczne mocowanie nawet w betonie niższej jakości,

✅ gładki łeb kotwy - zabezpieczenie przed uszkodzeniem gwintu podczas wbijania,

✅ zaokrąglony od spodu stożek rozporowy - łatwiejsze wbijanie, szczególnie przez elementy drewniane,

✅ specjalne zgrubienie na trzpieniu kotwy, utrzymujące klips we właściwym położeniu nawet w przypadku natrafienia na zbrojenie lub pustki w podłożu,

✅ bogata paleta rozmiarów - możliwość mocowania nawet bardzo grubych elementów,

✅ dostępna również w wariantach ze stali nierdzewnej (A2) i kwasoodpornej (A4),

✅ krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).

Podłoże

niezarysowany, zbrojony lub niezbrojony beton zwykły klasy C20/25 ÷ C50/60 oraz (nie objęty oceną techniczną) kamień naturalny o zwartej strukturze.

Zalety - własności
  • średnica trzpienia gwintowanego jest równocześnie średnicą kotwy - zdecydowanie większa wytrzymałość w porównaniu z kotwami tulejowymi o tych samych rozmiarach,
  • bardzo szybki montaż - nadaje się szczególnie do seryjnych mocowań przy użyciu dużej ilości kotew,
  • wybrane rozmiary z trzpieniem kotwy formowanym na zimno, co daje wyższą twardość i wytrzymałość stali oraz gwarantuje precyzję wykonania,
  • mocowanie przelotowe - znaczna oszczędność czasu i wygodny montaż,
  • długość gwintu odpowiednio dobrana do długości całkowitej kotwy,
  • optymalnie opracowana geometria klipsa - bezpieczne mocowanie nawet w betonie niższej jakości,
  • gładki łeb kotwy - zabezpieczenie przed uszkodzeniem gwintu podczas wbijania,
  • zaokrąglony od spodu stożek rozporowy - łatwiejsze wbijanie, szczególnie przez elementy drewniane,
  • specjalne zgrubienie na trzpieniu kotwy, utrzymujące klips we właściwym położeniu nawet w przypadku natrafienia na zbrojenie lub pustki w podłożu,
  • bogata paleta rozmiarów - możliwość mocowania nawet bardzo grubych elementów,
  • dostępna również w wariantach ze stali nierdzewnej (A2) i kwasoodpornej (A4),
  • krajowa ocena techniczna Instytutu Techniki Budowlanej (ITB).
Rodzaj montażu

montaż przelotowy - otwór w podłożu wiercony jest przez mocowany materiał (co uniemożliwia skoszenie otworów przy wierceniu), a trzpień kotwy przechodzi przez mocowany materiał (co zapewnia jego dokładne unieruchomienie).

Zasada działania

Specjalne wypustki na pierścieniu powodują jego trwałe unieruchomienie w otworze, w punkcie, do którego dotarł podczas dobijania kotwy. Rozpieranie klipsa wywołuje powrotny ruch stożkowo zakończonego trzpienia podczas dokręcania nakrętki.

Materiał

stal zwykła, węglowa w klasie własności mechanicznych nie niższych niż 4.8 i pokryta warstwą cynku nie mniejszą niż 5 µm.

Dostępne rozmiary i ich specyfikacja
Symbol Nr
zamówienia
Średnica
otworu
Długość
całkowita
Minimalna
głębokość
otworu
przelotowego
Rozmiar
gwintu
Maksymalna
grubość
mocowanego
elementu
d0 [mm] l [mm] h0 [mm] M [mm] tmax [mm]
KMC 6/2/40 2099.1001 6 40 45 M6 2
KMC 6/5/55 2099.1002 6 55 60 M6 5
KMC 6/15/65 2099.1003 6 65 70 M6 15
KMC 6/35/85 2099.1004 6 85 90 M6 35
KMC 6/50/100 2099.1005 6 100 105 M6 50
KMC 8/2/50 2099.1006 8 50 55 M8 2
KMC 8/10/75 2099.1007 8 75 80 M8 10
KMC 8/30/95 2099.1009 8 95 100 M8 30
KMC 8/55/120 2099.1010 8 120 125 M8 55
KMC 8/85/150 2099.1011 8 150 155 M8 85
KMC 10/3/60 2099.1012 10 60 65 M10 3
KMC 10/5/75 2099.1013 10 75 80 M10 5
KMC 10/10/80 2099.1014 10 80 85 M10 10
KMC 10/20/90 2099.1015 10 90 95 M10 20
KMC 10/30/100 2099.1016 10 100 105 M10 30
KMC 10/45/115 2099.1017 10 115 120 M10 45
KMC 10/50/120 2099.1018 10 120 125 M10 50
KMC 10/80/150 2099.1019 10 150 155 M10 80
KMC 10/100/170 2099.1020 10 170 175 M10 100
KMC 10/130/200 2099.1044 10 200 205 M10 130
KMC 12/3/70* 2099.1052 12 70 80 M12 3
KMC 12/3/80 2099.1021 12 80 90 M12 3
KMC 12/20/100 2099.1022 12 100 110 M12 20
KMC 12/30/110 2099.1023 12 110 120 M12 30
KMC 12/40/120 2099.1024 12 120 130 M12 40
KMC 12/60/140 2099.1025 12 140 150 M12 60
KMC 12/80/160 2099.1043 12 160 170 M12 80
KMC 12/100/180 2099.1026 12 180 190 M12 100
KMC 12/120/200 2099.1046 12 200 210 M12 120
KMC 12/140/220 2099.1050 12 220 230 M12 140
KMC 12/155/235 2099.1042 12 235 245 M12 155
KMC 12/180/260 2099.1047 12 260 270 M12 180
KMC 12/220/300 2099.1045 12 300 310 M12 220
KMC 16/3/105 2099.1027 16 105 115 M16 3
KMC 16/5/110 2099.1028 16 110 120 M16 5
KMC 16/20/125 2099.1029 16 125 135 M16 20
KMC 16/40/145 2099.1030 16 145 155 M16 40
KMC 16/45/150 2099.1031 16 150 160 M16 45
KMC 16/70/175 2099.1032 16 175 185 M16 70
KMC 16/75/180 2099.1033 16 180 190 M16 75
KMC 16/95/200 2099.1034 16 200 210 M16 95
KMC 16/135/240 2099.1048 16 240 250 M16 135
KMC 20/10/130 2099.1035 20 130 140 M20 10
KMC 20/20/160 2099.1036 20 160 170 M20 20
KMC 20/30/170 2099.1037 20 170 180 M20 30
KMC 20/80/220 2099.1038 20 220 230 M20 80
KMC 20/110/250 2099.1049 20 250 260 M20 110
KMC 20/120/260 2099.1051 20 260 270 M20 120
KMC 20/140/280 2099.1039 20 280 290 M20 140
KMC 24/30/180 2099.1040 24 180 190 M24 30
KMC 24/110/260 2099.1041 24 260 270 M24 110
* rozmiar nie objęty oceną techniczną.



Nośności obliczeniowe
Średnica
kotwy
Efektywna
głębokość
zakotwienia
Nośności obliczeniowe na wyrywanie* Nośności
obliczeniowe
na ścinanie*
beton
C20/25
beton
C30/37
beton
C40/50
beton
C50/60
M [mm] hef [mm] Nk [kN]** Vk [kN]***
M6 25 0.7 0.8 0.9 1.0 1.6
M6 35 1.9 2.3 2.6 2.9 4.0
M8 30 1.9 2.3 2.6 2.9 4.0
M8 45 3.5 4.2 4.9 5.4 7.2
M10 35 2.3 2.8 3.2 3.5 4.8
M10 50 3.5 4.2 4.9 5.4 7.2
M12 55 4.7 5.7 6.6 7.2 9.6
M12 60 4.7 5.7 6.6 7.2 9.6
M16 70 6.3 7.6 8.8 9.7 25.1
M16 75 7.9 9.6 11.1 12.2 25.1
M20 80 13.8 16.8 19.4 21.3 39.2
M20 100 23.8 29.0 33.5 36.8 39.2
M24 100 23.8 29.0 33.5 36.8 56.4
* 1kN = ±100kg; przy zachowaniu minimalnych parametrów montażu (grubości podłoża, odległości od krawędzi i rozstawu osi),
** dane uwzględniają współczynniki zwiększające nośności na wyrywanie, wg klasy betonu (beton C20/25=1.00, C30/37=1.22, C40/50=1.41, C50/60=1.55),
*** podano wartości dla klasy betonu C20/25, dla wyższych klas betonu wartości należy pomnożyć przez odpowiedni współczynnik (C30/37=1.22, C40/50=1.41, C50/60=1.55).

Parametry montażu
Średnica
kotwy
Długość
kotwy
Efektywna
głębokość
zakotwienia
Minimalna
głębokość
otworu
Minimalne Max.
moment
dokręcania
Rozmiar
klucza
odległość
od krawędzi
rozstaw
łączników
grubość
podłoża
M [mm] l [mm] hef [mm] h1 [mm] cmin [mm] smin [mm] dmin [mm] Tinst [Nm] sk [mm]
M6 40 25* 30 38 75 100 5 10
M6 ** 35 40 53 105 100 5 10
M8 50 30* 40 45 90 100 15 13
M8 ** 45 55 68 135 100 15 13
M10 60 35* 45 53 105 100 30 17
M10 ** 50 60 75 150 100 30 17
M12 70 45 55 68 135 100 50 19
M12 80 55* 65 83 165 110 50 19
M12 ** 60 70 90 180 120 50 19
M16 105 70* 85 140 210 140 100 24
M16 ** 75 90 150 225 150 100 24
M20 130 80* 100 160 240 160 200 30
M20 ** 100 120 200 300 200 200 30
M24 ** 100 120 200 300 200 240 36(34***)
* w przypadku dłuższych kotew z danej średnicy możliwe jest także zastosowanie wskazanej głębokości zakotwienia - szczegóły w krajowej ocenie technicznej,
** dotyczy wszystkich pozostałych, nie ujętych osobno długości z danej średnicy,
*** w zależności od partii.

Wskazówki montażowe
  • minimalna grubość podłoża dmin = 2x hef (minimum 100mm),
  • rozstaw między kotwami smin = 3x hef,
  • minimalna odległość od krawędzi cmin = 1.5x hef (M6-M12) lub 2x hef (M16-M24),
  • minimalna odległość od narożnika = 3x hef,
  • minimalny rozstaw kotew w narożniku = 2x minimalna odległość od narożnika.

UWAGA
  • niedopuszczalne jest spawanie kotew trzpieniowych,
  • przy mocowaniu konstrukcji z różnych rodzajów stali (nierdzewna, węglowa, kwasoodporna) należy stosować kotwy z tych samych rodzajów stali.
